Thông số cơ bản
Thông số Giá trị Ghi chú

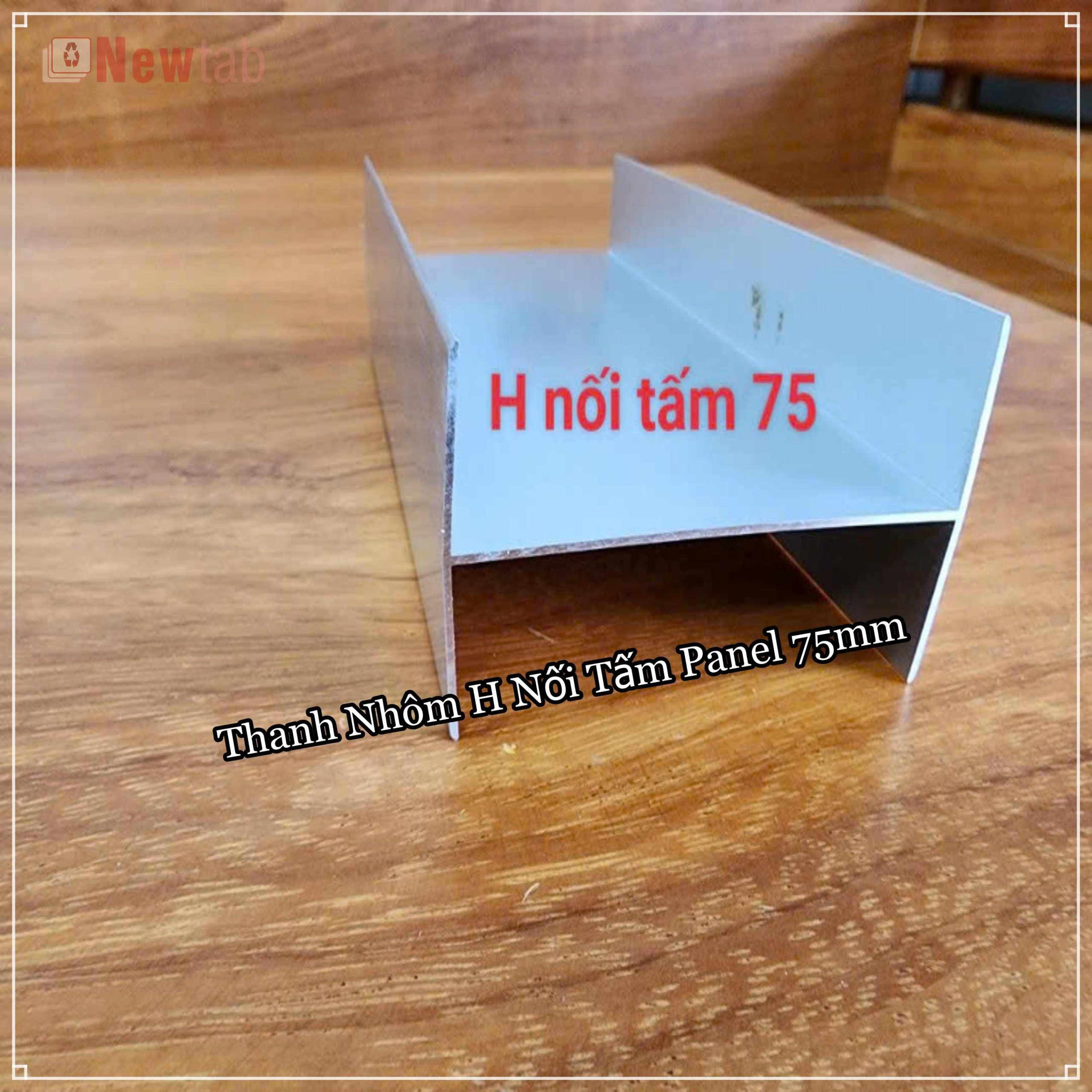

Mã sản phẩm H-AL75
Chất liệu Nhôm AL6063-T5 Định hình ép đùn
Kích thước 75mm (chiều cao) x [Rộng] x [Dày] Ví dụ: 75x50x2.0mm
Độ dày thành 1.8-2.5mm Tuỳ tải trọng
Chiều dài chuẩn 3m/6m Cắt theo yêu cầu
1. Thông số cơ bản
Thông số Giá trị Ghi chú
Mã sản phẩm H-AL75
Chất liệu Nhôm AL6063-T5 Định hình ép đùn
Kích thước 75mm (chiều cao) x [Rộng] x [Dày] Ví dụ: 75x50x2.0mm
Độ dày thành 1.8-2.5mm Tuỳ tải trọng
Chiều dài chuẩn 3m/6m Cắt theo yêu cầu
2. Đặc điểm thiết kế
mermaid
Copy
graph TD
A[Thanh H 75mm] –> B[Rãnh kép 2 bên]
A –> C[Góc bo trong R2.0]
A –> D[Lỗ bắt vít Ø6.5]
3. Phụ kiện đồng bộ
3.1. Kẹp liên kết panel
Model: K-H75
Chất liệu: Nhôm đúc
Tải trọng: 20kg/cặp
3.2. Vít chuyên dụng
Loại: Vít tự khoan
Kích thước: 5.5x35mm
Đầu vít: Torx T30
4. Ứng dụng chính
Hệ thống trần panel:
Kho lạnh (-25°C đến +60°C)
Phòng sạch công nghiệp
Vách ngăn công nghiệp:
Nhà xưởng
Siêu thị, showroom
5. Bảng lựa chọn theo loại panel
Độ dày panel Khoảng cách đỡ Phụ kiện kèm theo
50mm 1.2m Kẹp H75 + vít T30
75mm 1.0m Kẹp H75 + sealant
100mm 0.8m Kẹp gia cố
6. Quy trình thi công
Bước 1: Lắp khung H75 vào trần/vách
Bước 2: Đặt panel vào rãnh
Bước 3: Cố định bằng kẹp chuyên dụng
Bước 4: Bơm keo chống thấm
7. Ưu điểm vượt trội
✔ Tối ưu cho panel dày 75mm
✔ Lắp đặt không cần khoan panel
✔ Hệ số giãn nở nhiệt thấp (23.6 μm/m·°C)
8. Lưu ý quan trọng
⚠ An toàn thi công:
Sử dụng máy cân bằng laser
Đeo kính bảo hộ khi cắt nhôm
Kiểm tra tải trọng trước khi lắp
